用途及原理
釋壓閥也叫安全閥，保護閥，主要用途是對高壓風機的最高工作壓力或真空進行安全調節，將釋壓閥并聯安裝在高壓風機出口或入口管道，當入口或出口無空氣進出時，壓力或真空過大，釋壓閥工作將吸入或排除空氣，從而起到保護高壓風機不超額定壓力工作的作用。

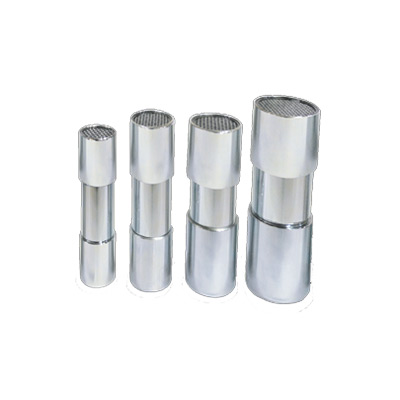

結構組成
由鍍鋅鐵主體、防護罩、切換真空\壓縮適用螺紋內接、密封板、彈簧、頂板、調節頂桿組成。通過鎖緊或松開調節頂桿使頂板壓緊或釋放彈簧，而使彈簧有一定的變形程度。當系統的壓力或真空大于彈簧的變形力時，密封板就會被頂開而釋放多余的流量使系統壓力維持在釋壓閥的調定壓力保護風機不過負載。調節螺桿鎖緊壓力或真空值越大，相反松開螺絲頂桿壓力或真空值越小。
| 型號規格 | 安裝口徑 | 總長 | 工作方式 | 壓縮范圍 | 真空范圍 | 流量 | 調節方式 |
| RVI-01 | G1 1/4 | 155 | 真空\壓縮 | 50 -600mbar | -50 - -600mbar | 220m3/h | 螺絲頂桿 |
| RVI-02 | G1 1/2 | 190 | 真空\壓縮 | 50 -600mbar | -50 - -600mbar | 290m3/h | 螺絲頂桿 |
| RVI-03 | G2 | 190 | 真空\壓縮 | 50 -600mbar | -50 - -600mbar | 400m3/h | 螺絲頂桿 |
| RVI-04 | G2 1/2 | 165 | 真空\壓縮 | 50 -600mbar | -50 - -600mbar | 850m3/h | 螺絲頂桿 |
| RVI-05 | G4 | 165 | 真空\壓縮 | 50 -600mbar | -50 - -600mbar | 1300m3/h | 螺絲頂桿 |
使用要求
耐壓：-700-2000mbar
耐溫：-20-200℃
適用產品：RBG系列產品，RBT部分產品適用
安裝方式：真空安裝入風口，壓縮安裝出風口。三通接頭并接方式。
調節方法：真空\壓縮表對比調試方式。
安裝尺寸圖
|
型號 |
A |
ΦB |
C |
D |
E |
適用風機 |
|
RVI-01 |
155 |
55 |
50 |
50 |
G1 1/4 |
RBG2\3，RBT全系列 |
|
RVI-02 |
190 |
70 |
60 |
60 |
G2 |
RBG4\5\6\7系列 |
|
RVI-03 |
190 |
80 |
60 |
60 |
G2 1/2 |
RBG8系列 |
|
RVI-04 |
165 |
95 |
60 |
60 |
G3 |
RBG8\9系列 |
|
RVI-05 |
165 |
95 |
60 |
60 |
G4 |
RBG9系列 |
