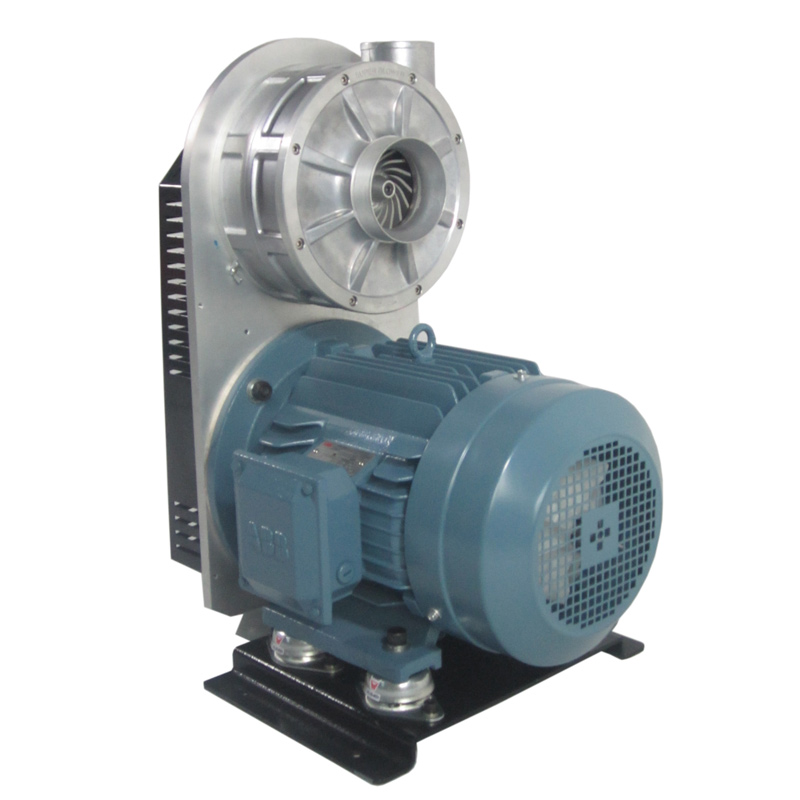

HANK-100-15 高壓風機高速離心風機高壓大風量風機超級風機

HANK-100-15: 壓力：200mbar; 吸力：190mbar; 最大流量：1700m3/h; 功率：15kw(20HP); 電壓：; 立即咨詢：

功能特點
產品規格
索取報價

產品規格	HANK-100高速離心風機
產品型號 Order Number	HANK-100-15
電機品牌 Motor brand	ABB \ 西門子
電機相數 Motor phase number	3 相
頻率 Frequency	50HZ
額定電壓 Rated Voltage	380V
輸出功率 Output	15kw(20HP)
額定電流 Current	27.2A
風量 Rated air flow	1700m³/h
壓力 Rated pressure	200mbar
真空 Rated vacuum	-190mbar
環境溫度Ambient temperature	-10 ~ 40 ℃
進氣溫度Inlet temperature	-10 ~ 50 ℃
重量 Weight	140Kg
風機形式 blowers Form	單泵體
防護等級Protection degree	IP55
絕緣等級Insulation level	F級（155℃）
風機轉速 blowers speed	18000-21000轉/分鐘
進風口徑 Inlet diameter	4寸(102mm)
出風口徑 outlet diameter	3寸（76mm)
外型尺寸 Contour size	397615737mm
安裝方式 Installation	臥式安裝
高速風機配件選擇
配件選配	過濾器、分風器、風刀、軟管等
管道配置	橡膠軟管、鋼絲軟管、PU軟管、鋼管、鐵管、高溫軟管
電源線配置	6mm2
空氣開關	63A
主要部件材質
泵體	ADC12鋁合金
葉輪	ADC12鋁合金
皮帶	鋼絲PU

安裝尺寸圖：

產品名稱Description	HANK-100 高速離心風機
產品型號 Order Number	HAN-100-7.5	HANK-100-11	HANK-70-15
電機功率 Motors Available	7.5Kw(10HP)	11kw(15HP)	15kw(20HP)
寬度Width（W)	330mm	330mm	397mm
深度Depth (D)	535mm	535mm	615mm
高度Height(H)	705mm	705mm	737mm
安裝尺寸Mounting Pattern (A)	216mm	216mm	254mm
前后安裝尺寸Mounting Pattern	254mm	254mm	254mm
出風口徑outlet diameter	102mm	102mm	102mm

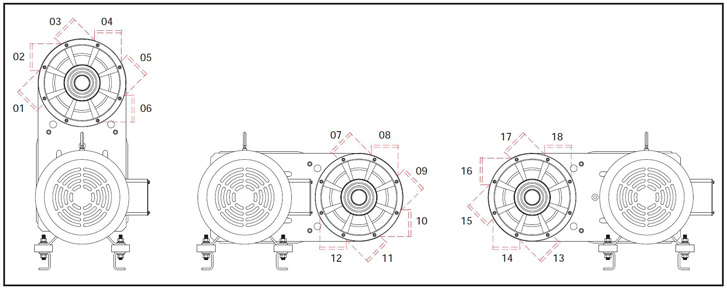

風機出風口位置：

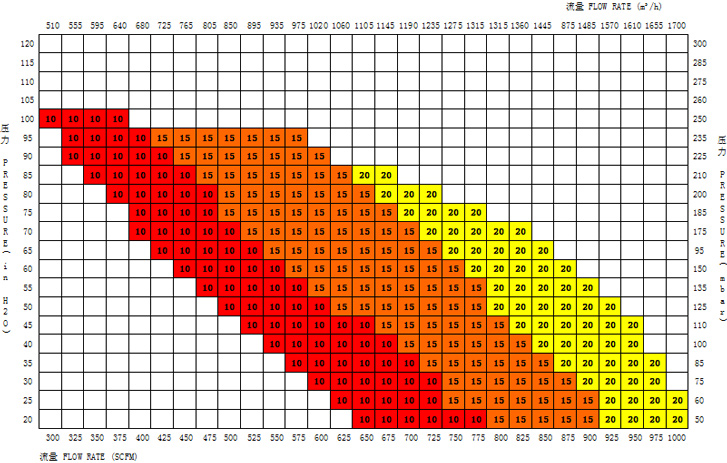

性能曲線圖：
