漢克風刀系統及高壓風機在PCB行業的應用優勢
發表于：2015/8/22 點擊：3416

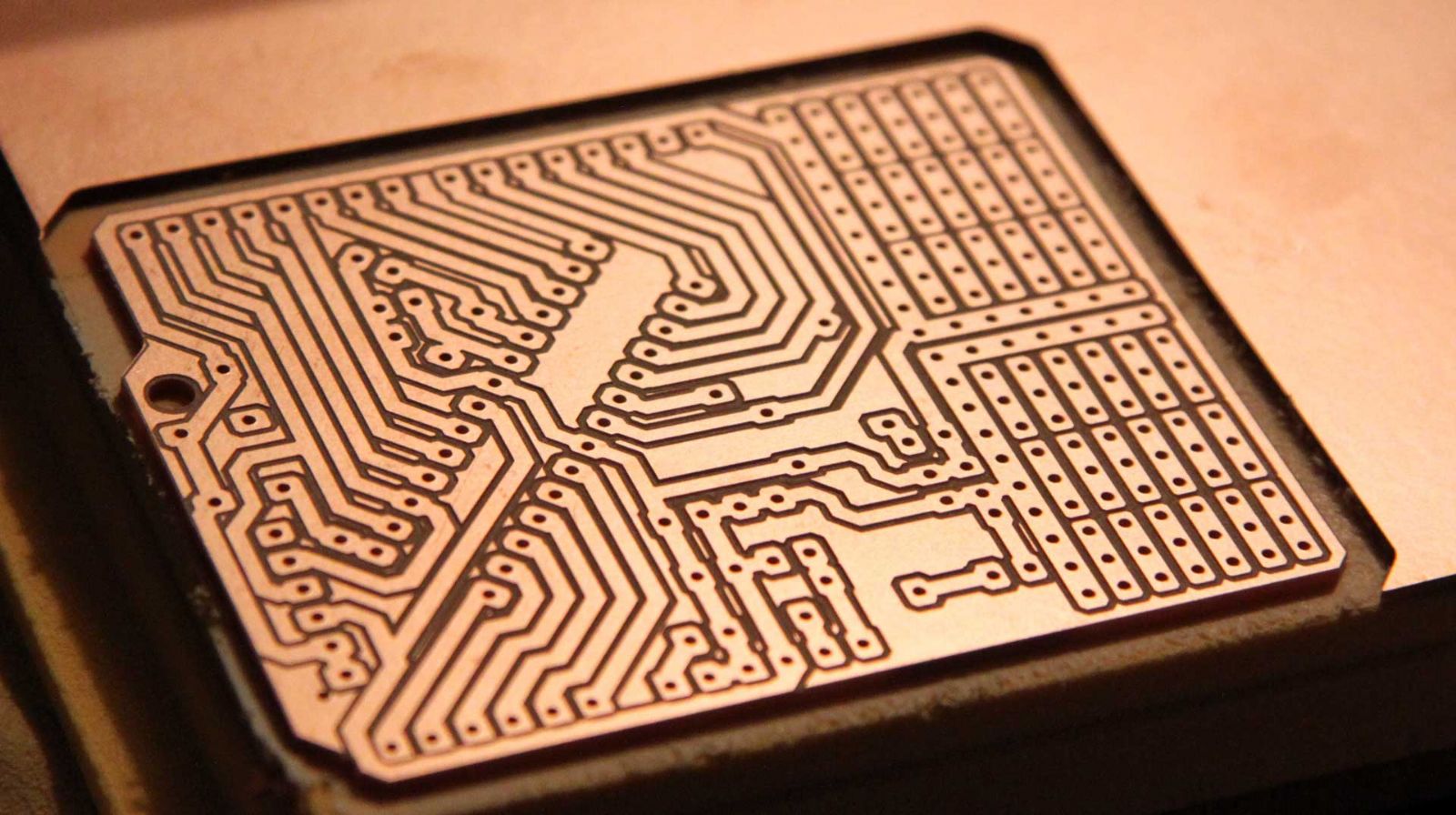

印刷電路板概述：印刷電路板（Printed Circuit Board簡稱PCB）是依電路設計，將連接電路零件的電氣布線會制成布線圖形，然后再以設計所指定的機械加工、表面處理等方式，在絕緣體上使電氣導體重現所構成的電路板而言；換言之，印刷電路板是搭配電子零件之前的的基板。該類產品的作用是將各項電子零件以電路板所形成的電子電路，發揮各項電子零組件的功能，以達到信號處理的目的。由于印刷電路板設計質量的良窳，不但直接影響電子產品的可靠度，亦可左右系統產品整體的性能及競爭力。而銅箔基板（Copper Clad Laminate簡稱CCl）則是制造印刷電路板之關鍵性基礎材料，系利用絕緣紙、玻璃纖維布或其他纖維材料經樹脂含浸的黏合片（Prepreg）迭和而成的積層板，在高溫高壓下于單面或雙面覆加銅箔而得名。而電路板的制造過程是應用印刷、照相、蝕刻及電鍍等技術來制造精密的配線，做為支撐電子零件及零件間電路相互接續的組裝基地。因此，高密度化及多層化的配線形成技術成為印刷電路板制造業發展的主流。
PCB制造流程： 內層刷磨、內層顯像、內層蝕刻、內層去墨或剝膜、黑/棕氧化、去毛鞭、除膠渣、鍍通孔、全板鍍銅、外層刷磨、外層顯像、線路鍍銅、鍍錫鉛、外層剝膜、外層蝕刻、剝錫鉛、防焊綠漆、前處理刷磨、防焊綠漆顯像、鍍鎳鍍金、噴錫前/后處理、成型清洗、綠漆褪洗。
漢克風刀干燥系統在PCB行業的應用：
-
蝕刻風刀吹干
-
電鍍氣體攪拌
-
成型清洗吹干
-
連續電鍍板材真空搬運
-
廢料收集真空機
漢克風刀干燥系統PCB印刷電路板行業的應用優勢：
-
高效節能，風刀風力強勁，無油氣污染。
-
免維護，安裝簡易。
-
使用壽命長，可達10年以上，耐溫高。
-
采用全不銹鋼/鋁合金（SUS304或6061）材料，硬度更強，耐更高溫，更能保證緊密度
-
出口寬窄可調（最小0.6MM，精度可達0.1MM）長度可達2.4M（訂做可達3M）
-
漢克風刀根據空氣動力學原理設計，由入風槽，風流板，漸細通風區，窄風道等機構組成，
尤顯風阻小，風速平均的優勢。
-
工業風刀本體一般耐壓5kgf/cm2,風速最早可達400M/s(空壓機可達400M/s)耐溫250°C，可接加熱器吹出熱風。
-
風刀多種進風口徑滿足不同風量要求，前后兩側頂部三種進風方式選擇，方便安裝。
-
除可作吹水干燥用，還可作隔離風簾，減少冷/熱空氣流失用途。
漢克工程師能夠?yàn)槟峁┤魏慰諝鈩?dòng)力方面的技術方案，我們致力于開發高壓風機在各行業的應用。目前我們?cè)趪?guó)內外累積了500多種設備及系統的應用經驗，讓您高效、快捷的完成設備開發和優化。www.airhank.com以上內容為漢克機電-收集整理原創文章，轉載請注明！
